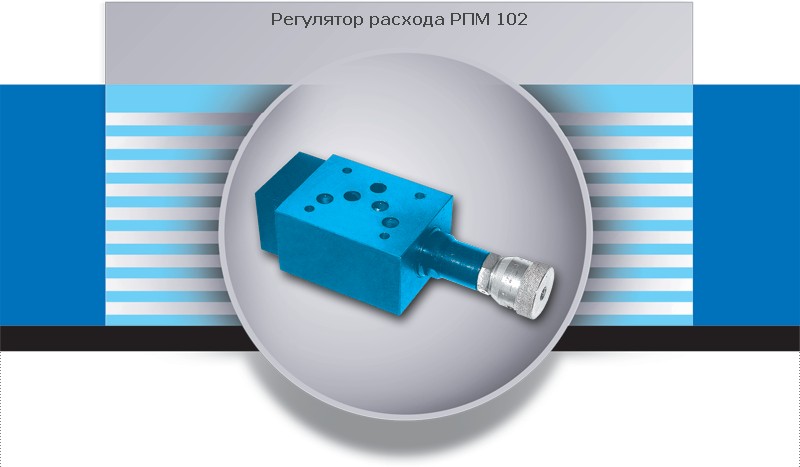

Регулятор расхода РПМ-102 предназначен для управления расходом, поддержания заданного значения расхода вне зависимости от значения перепада давлений в подводимом и отводимом потоках рабочей жикости, проходящей через регулятор в одном направлении, и для свободного пропускания потока в противоположном направлении.
| Наименование параметра |
Величина |
| Условный проход, мм |
10 |
Давление на входе, МПа
номинальное
максимальное |
20
23 |
| Допускаемое отклонение расхода при изменении разности давлений на входе и выходе и при изменении вязкости рабочей жидкости, не более |
15 см 3 /мин при расходе до 150 см 3 /мин;
10% при больших расходах |
Минимально допустимая разность между давлениями на входе и выходе:
при расходе 0,1 л/мин, МПа
при расходе от 0,1 л/мин до 20 л/мин, МПа
при расходе свыше 20 л/мин, МПа |
0,3
0,5
1,0 |
| Перепад давлений при прохождении номинального расхода через обратный клапан, МПа, не более |
0,6 |
| Давление открывания обратного клапана, МПа |
0,08 ± 0,03 |
Р - напорная гидролиния;
А и В - гидролинии, идущие к другим гидроустройствам (цилиндровые гидролинии);
T и Т 1 - сливные гидролинии. |
 |
|
|
